熔斷器的作用相信大家都有所了解，但是熔斷器的分類很多，大致可分為：電力熔斷器、低壓熔斷器、快速熔斷器、普通熔斷器、光伏熔斷器等，而今天我們要說的就是其中之一低壓熔斷器。低壓熔斷器是安裝在電氣線路或電氣設備的電器回路上，用以防止短路和嚴重過負荷的保護裝置，主要起到保護作用，下面我們將對低壓熔斷器作詳細介紹。

　　低壓熔斷器的概念

　　低壓熔斷器是安裝在電氣線路或電氣設備的電器回路上，用以防止短路和嚴重過負荷的保護裝置。

　　熔斷器中的主要組成部分是金屬熔件，由鉛、錫、銻、鋅、銅等金屬制成。熔件制成金屬絲狀的叫熔絲，俗稱保險絲。熔件制成片狀叫熔片。

　　由于熔件熔點低，電阻大，截面小，當通過熔件的電流超過其額定電流時，與同一回路的導線和電氣設備比較，熔件發熱量多，斷得快，從而能夠起到保護電氣線路和電器設備的作用。

　　為限制熔件在運行中的溫度不超過80～100攝氏度，而允許長期通過熔件的電流稱熔件的額定電流。通過熔件的電流超過其額定電流時，熔件的溫度就會上升，以致熔斷。熔件開始熔斷時的電流叫熔斷電流，熔斷電流約等于額定電流的1.5至2倍。

　　低壓熔斷器的型號含義

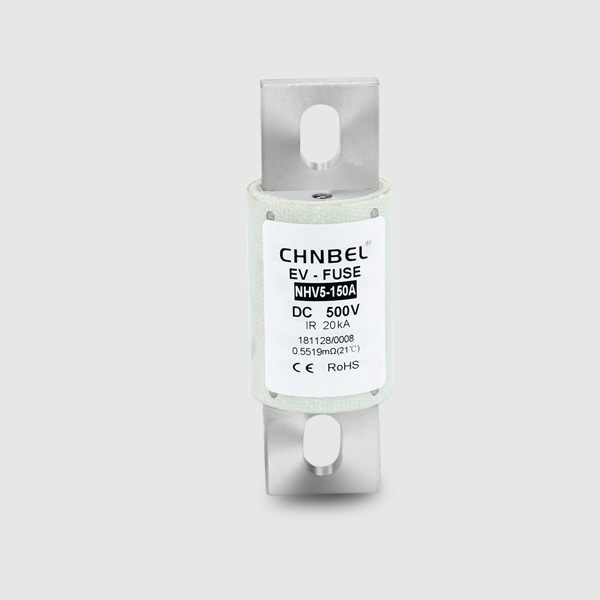

　　比如中貝能源熔斷器的型號為：1 2 3 4 —5 / 6

　　第1部分：R表示“熔斷器”。

　　第2部分：指熔斷器類型：字母:C——插入式;L——螺旋式;M——密封式;T——填料式;S——快速熔斷;X——報警信號。

　　第3部分：設計序號。

　　第4部分：設計標志。

　　第5部分：熔斷器的額定電流，單位為A

　　第6部分：熔體的額定電流，單位為A

　　低壓熔斷器的保護特性

　　從特性方面來看，過載需要反時限保護特性，短路則需要瞬動保護特性。從參數方面來看，過載要求熔化系數小，發熱時間常數大，短路則要求較大的限流系數，較小的發熱時間常數、較高的分?jǐn)嗄芰洼^低的過電壓。

　　從工作原理來看，過載動作的物理過程主要是熱熔化過程，而短路則主要是電弧的熄滅過程。

　　熔斷器的保護特性也就是熔體的熔斷特性，一般也稱作為安秒特性。所謂按秒特性是指熔體的熔化電流與溶化時間的關系，如左圖所示。從特性曲線上可以看出，熔斷器的熔斷時間與通過熔體的電流大小有關，同時存在熔斷電流與不熔斷電流的分界線，此分界電流稱為最小熔斷電流IR。熔斷器的額定電流Ie必須小于最小熔斷電流。熔斷器的最小熔斷電流IR與額定電流I.e.之比稱為熔斷器的熔化系數，熔化系數主要取決于熔體的材料、工作溫度和結構。

　　一般情況下，當通過的電流不超過1.25 Ie.時，熔體將長期工作;當電流不超過2 Ie.時，約在30s～40s后熔斷;當電流達到2.5 Ie.時，約在8s左右熔斷;當電流達到4 Ie.時，約在2s左右熔斷;當電流達到10 Ie.時，熔體瞬時熔斷。所以當電路發生短路時，短路電流使熔體瞬時熔斷。

　　注意事項

　　我們?cè)谶x擇低壓熔斷器時應該注意：熔體額定電流大于或等于該支路的實際最大負荷電流，但應小于支路中最細的安全電流。對照明等負載,熔體的額定電流應略大于或等于負載電流，并應考慮躲過路燈的啟動電流。熔斷器的最大分?jǐn)嗄芰?yīng)大于被保護線路上的最大短路電流。根據負荷性質確定熔斷器類型。以上是今天主題低壓熔斷器的基本概念全部內容希望能夠幫助到大家。
